Рубиновые звезды Кремля

Кремль
Кремль
Звезды Кремля

Первые звезды недолго украшали башни Московского Кремля. Уже через год под воздействием атмосферных осадков потускнели уральские самоцветы. Теперь звезды хорошо просматривались только в непосредственной близости от стен Кремля. К тому же они не в полной мере вписались в архитектурный ансамбль Кремля из-за больших размеров. Поэтому в мае 1937 года Советским правительством было решено установить новые звезды, светящиеся, рубиновые, причем уже не на четырех, а на пяти башнях Кремля - Спасской, Никольской, Троицкой, Боровицкой и Водовзводной.

В создании новых кремлевских звезд принимали непосредственное участие видные ученые, художники, архитекторы, инженеры, рабочие многих специальностей. В изготовлении деталей и материалов участвовало свыше 20 предприятий черной и цветной металлургии, машиностроительной, электротехнической и стекольной промышленности, научно-исследовательские и проектные институты.

Народный художник СССР Ф. Ф. Федоровский заново определил форму и рисунок звезд, а также их размеры в зависимости от архитектуры и высоты каждой башни. Он же предложил рубиновый цвет стекла. На этот раз пропорции и размеры были выбраны настолько удачно, что новые звезды, несмотря на то что их установили на башнях различной высоты, кажутся с земли одинаковыми. Достичь этого удалось благодаря различной величине самих звезд. Самая маленькая звезда горит ныне на Водовзводной башне, расположенной в низине: расстояние между концами ее лучей 3 метра. На Боровицкой и Троицкой звезды крупнее - соответственно 3,2 и 3,5 метра. Самые большие звезды установлены на Спасской и Никольской башнях, расположенных на возвышенности: размах их 3,75 метра.

Одному из московских научно-исследовательских институтов было поручено разработать конструктивные элементы кремлевских рубиновых звезд и вентиляционные устройства к ним.

По новому проекту основной несущей конструкцией звезды являлся объемный пятиконечный каркас, опирающийся у основания на трубу, в которой размещались подшипники для ее вращения. Каждый луч представлял собой многогранную пирамиду: у звезды Никольской башни двенадцатигранную, у остальных звезд - восьмигранную. Основания этих пирамид были сварены между собой в центре звезды. Все конструктивные элементы звезды выполнялись из высококачественной нержавеющей стали, специально сваренной на подмосковном заводе "Электросталь".

Большая работа при создании рубиновых звезд была проделана коллективом специалистов светотехнической лаборатории Всесоюзного электротехнического института под руководством профессора С. О. Майзеля и кандидатов технических наук Н. В. Горбачева и Е. С. Ратнера. Перед авторами проекта стояли сложные задачи. Как добиться, чтобы ярко и равномерно была освещена вся поверхность звезды, от центра до острия лучей? Разместить внутри звезд десятки световых точек? Но тогда то и дело придется менять перегоревшие лампы. Установить в середине одну мощную? Но сколь мощную лампу ни поставь, ее свет в конце лучей будет гораздо слабее, чем в центре звезды. И еще: ночью рубиновые звезды будут красивы, а под солнцем их густо-красное стекло покажется почти черным. Остановились все же на одной лампе.

С этой целью на Московском электроламповом заводе были разработаны и изготовлены специальные лампы накаливания мощностью в 5 тысяч ватт для звезд Спасской, Никольской и Троицкой башен и в 3700 ватт для звезд Боровицкой и Водовзводной башен.

Эти лампы и поныне являются уникальными. Создателем их был главный инженер завода Р. А. Нелендер.

Для более надежной работы ламп в каждой из них смонтированы две нити (спирали) накаливания, включенные параллельно. Если одна из них перегорает, то лампа продолжает светиться с уменьшенной яркостью, а автоматическое устройство сигнализирует на пульт управления о неисправности. По размеру лампы сравнительно невелики: они напоминают цилиндрическую стеклянную колбу с металлическим цоколем. Благодаря тому что нити накаливания расположены в виде шатра, лампы обладают чрезвычайно высокой световой отдачей. Температура нити накаливания достигает 2800°, поэтому колбы изготовляются из теплостойкого молибденового стекла.

Для того чтобы световой поток равномерно распределялся по всей внутренней поверхности звезды, и особенно в концах лучей, лампу заключили в рефрактор (объемную пустотелую пятнадцатигранную фигуру). Назначение рефрактора, грани которого собраны из призматических теплостойких стекол,- равномерно рассредоточивать световой поток лампы по всей поверхности звезды.

Серьезная задача была поставлена перед стекольной промышленностью: сварить специальное рубиновое стекло для кремлевских звезд. До этого в нашей стране такого стекла в больших объемах не варили. Задание поручили выполнить Константиновскому стекольному заводу в Донбассе.

Сложность изготовления стекла заключалась в том, что оно должно было иметь разную плотность и пропускать только красные лучи определенной длины волн. Вместе с тем стекло должно было быть устойчивым к резким переменам температуры, механически прочным, не обесцвечиваться и не разрушаться от воздействия солнечной радиации.

Рецепт для варки стекла был составлен известным московским специалистом-стекольщиком Никанором Илларионовичем Курочкиным - человеком удивительного таланта и необыкновенного мастерства. Еще деревенским парнишкой Курочкин увлекся стекловарением и благодаря своему пытливому уму и прирожденному дару познал "душу" стекла. Он первым в нашей стране стал изготовлять гнутые стекла различной формы и размеров: для прожекторов, самолетов, речных и морских судов, автомобилей.

Под непосредственным руководством и при участии Н. И. Курочкина проводились варка и обработка рубинового стекла для кремлевских звезд. За высокие достижения в области стекольного производства этот выдающийся мастер был удостоен Государственной премии.

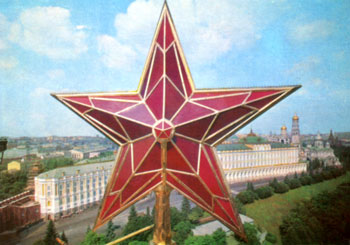

Каждая кремлевская звезда имела двойное остекление: внутреннее, из молочного стекла, толщиной 2 миллиметра, и наружное, из рубинового стекла, толщиной 6-7 миллиметров. Между ними предусматривался воздушный зазор в 1-2 миллиметра. Двойное остекление звезд было вызвано особенностями рубинового стекла. Дело в том, что оно имеет приятный цвет только при подсвечивании с противоположной стороны, однако при этом отчетливо просматриваются контуры источника света. Без подсвечивания рубиновое стекло выглядит темным даже в яркие солнечные дни. Благодаря внутреннему остеклению звезд молочным стеклом свет лампы хорошо рассеивался и нити накаливания становились незаметными. А рубиновое стекло при этом высвечивалось наиболее ярко.

Звезды решено было освещать изнутри лампой как в дневное, так и в ночное время. Однако для сохранения сочного рубинового цвета днем их требовалось освещать более интенсивно, чем ночью.

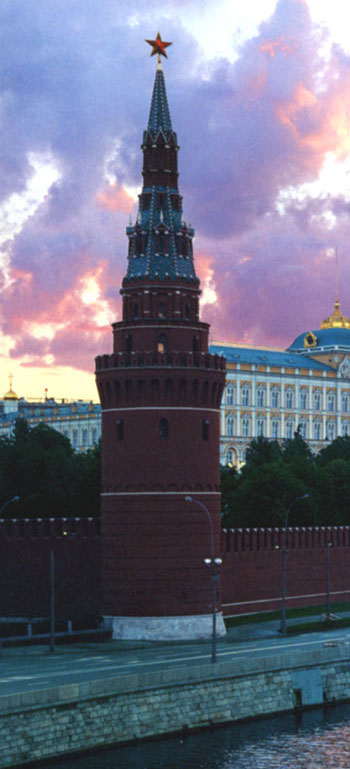

Поверхность остекления каждой звезды Спасской, Никольской и Троицкой башен составила около 9 квадратных метров, а Боровицкой и Водовзводной - около 8 метров. В центре звезды, где световой поток лампы самый большой, рубиновое стекло имело большую плотность окраски, а в концах лучей, там, где поток слабее, меньшую. Так было достигнуто равномерное просвечивание рубинового стекла на всей поверхности звезды.

Внешний контур и художественный узор каждой звезды были обрамлены деталями, изготовленными из красной листовой меди, позолоченной гальваническим способом. Толщина золотого покрытия составила 40 микрон. На золочение всех обрамляющих деталей звезд было израсходовано почти 11 килограммов золота. В целях экономного расходования этого ценного металла обрамляющие детали звезд подвергались золочению только с лицевой стороны.

Для того чтобы звезды не перегревались от тепла, выделяемого мощными лампами, их требовалось непрерывно охлаждать. Работники одного из научно-исследовательских институтов Москвы в короткий срок создали специальную вентиляционную систему. Она состоит из фильтра для очистки воздуха от пыли и двух вентиляторов охлаждения, один из которых является резервным. Всасываемый вентилятором воздух сначала очищается в фильтре и через шпиль башни (который является опорой звезды и одновременно каналом для подъема лампы) подается внутрь звезды. Здесь воздух охлаждает и лампу и рефрактор.

Вентиляторы сблокированы не только между собой, но и с лампой, установленной в звезде. При остановке по каким-либо причинам одного вентилятора автоматически включается резервный. В случае остановки и резервного горящая лампа сразу же выключается. Иначе нельзя: ведь температура на поверхности звезд может достигать более 100°. И пока вентилятор не заработает, пока не будут поступать сильные охлаждающие струи воздуха, лампа не загорится. Специалисты всесоюзной конторы Стальпроммеханизация предложили оригинальные устройства, позволившие производить замену перегоревших ламп в звездах всего за 20-30 минут.

Дистанционное управление сложным оборудованием рубиновых звезд было сосредоточено на местных пультах в каждой башне и на центральном пульте управления, где на больших мраморных щитах разместилось множество аппаратуры: рубильники, амперметры, переключатели, предупреждающая сигнализация. На центральном пульте управления сосредоточен автоматический контроль за работой всех звезд. Отсюда дежурный персонал может производить любые операции по включению и отключению ламп, вентиляторов и другого оборудования каждой звезды, задавать необходимое напряжение и т. д.

Проектирование уникального электрооборудования и разработка сложных электрических схем управления звездами были выполнены специалистами Электропрома.

Одна из первых несветящихся звезд, снятая со Спасской башни, но без серпа и молота, увенчала позже шпиль Химкинского вокзала. Ею и поныне любуются тысячи людей, прибывающих в столицу по каналу Москва - Волга.

После включения кремлевских рубиновых звезд для специалистов, обеспечивавших их бесперебойную работу, наступила ответственная пора. Первое время на каждой башне у пультов управления круглосуточно находились дежурные. Но после того как убедились в надежности работы вентиляционных систем и электротехнического оборудования, круглосуточное дежурство было сосредоточено только на центральном пульте управления.

Теперь вместе с кремлевскими курантами на вечную вахту встали и пятиконечные рубиновые звезды. Но эта вахта была прервана Великой Отечественной войной.

Сразу же после начала войны Кремль, как и вся Москва, изменил свой облик. Чтобы облегчить охрану исторических памятников, пришлось прибегнуть к средствам камуфляжа. Кремлевские стены, а также все здания, площади и скверы Кремля были замаскированы. Закрашены были золотые блестящие купола церквей и соборов, крест колокольни Ивана Великого.

Потухли, оделись в защитные чехлы и кремлевские звезды. Непросто было зачехлить их. Когда проводили эту работу, дули сильные ветры. Верхолазы поднялись сначала к звезде Спасской башни, начали надевать на верхний луч чехол, а он надулся ветром, как парус, рванулся и потянул за собой людей вниз с огромной высоты. Спасли предохранительные ремни. Чехол потом нашли на крыше ГУМа... В защитную "военную" форму оделись вскоре звезды и остальных башен Кремля.

Фашистская авиация всякий раз, как только ей удавалось прорваться в небо Москвы, пыталась бомбить Кремль, но зенитная артиллерия противовоздушной обороны столицы открывала мощный заградительный огонь. Осколки снарядов попадали иногда в рубиновые звезды, нанося им повреждения.

Четыре года были укрыты защитными чехлами звезды Кремля. Но вот пришел май 1945 года. Советский народ отпраздновал победу над фашистской Германией. И уже на второй день после окончания Великой Отечественной войны комендант Московского Кремля Н. К. Спиридонов дал указание эксплуатационникам подготовить рубиновые звезды к включению.

Верхолазы приступили к подъему ремонтных люлек на Спасской, Никольской, Троицкой, Боровицкой и Водовзводной башнях. Они сняли со звезд маскировочные чехлы и с огорчением увидели на рубиновых стеклах трещины и пробоины от осколков снарядов зенитной артиллерии. Работая в течение трех дней с рассвета и до позднего вечера, эксплуатационники промыли стекла, начистили до блеска обрамляющие позолоченные детали, привели в порядок механизмы и оборудование.

И вот одновременно на всех пяти башнях Кремля вновь вспыхнули рубиновые звезды. Это было радостное событие. В тот майский вечер на Красную площадь пришли многие жители и гости столицы, чтобы полюбоваться мирным светом кремлевских звезд.

Однако через несколько месяцев, 27 августа 1945 года, было принято решение провести капитальный ремонт и реконструкцию кремлевских звезд. Дело в том, что большое число осколочных пробоин и трещин в стеклах звезд ухудшило их внешний вид, затруднило эксплуатацию.

Уже около восьми лет рубиновые звезды венчали кремлевские башни, и за этот период выявился ряд недостатков, требующих устранения. Во-первых, быстро тускнели и покрывались темными пятнами обрамляющие позолоченные детали звезд. Приходилось дважды в год, обычно весной и осенью, поднимать ремонтные люльки, чтобы вновь и вновь начищать детали до блеска. А работа эта на большой высоте - не из легких. Следовательно, необходимо было улучшить качество золочения художественных деталей звезд.

Кроме того, концы лучей, особенно верхних, затенялись внутренними конструктивными элементами звезд и плохо освещались в вечернее и ночное время. Лучи словно обрывались, и тем самым нарушалась целостность впечатления. А остекление молочным стеклом оказалось недостаточно прочным. От высокой температуры стекло внутри звезды почти все растрескалось, а в некоторых местах совсем разрушилось. Через вентиляционные щели и пробоины от осколков внутрь звезды проникали пыль, копоть, дождь, снег. Все это осаждалось на стеклах рефрактора и на внутренней поверхности молочного остекления, отчего звезды теряли свою яркость и просвечивались как бы пятнами. В конструкции звезд выявился и еще один существенный недостаток - они не имели смотровых люков, без которых нельзя было производить внутрений осмотр, проверять исправность оптической системы, удалять скопившуюся грязь.

Реконструкция кремлевских звезд проводилась с 7 сентября 1945 года по 7 февраля 1946 года. Первой сняли звезду с Троицкой башни, последней ремонтировали звезду, снятую со Спасской башни.

Во время реконструкции были выполнены большие и сложные работы, значительно улучшившие эксплуатационные качества звезд. На этот раз обрамляющие детали, изготовленные из листов красной меди, позолотили с обеих сторон гальваническим способом. Толщина золотого покрытия теперь составила 50 микрон. На золочение всех звезд было израсходовано более 27 килограммов золота. Наиболее трудоемким процессом золочения являлась полировка деталей. Эту сложную и кропотливую работу выполняли лучшие московские мастера-ювелиры.

Совершенно по-новому на этот раз остеклили звезды. По специальному рецепту, разработанному Н. С. Шпиговым, было изготовлено трехслойное рубиновое стекло. Оно варилось на стекольном заводе "Красный Май" в Вышнем Волочке.

Интересна технология изготовления трехслойного стекла. Стеклодув выдувал из расплавленного рубинового стекла колбу больших размеров, обволакивал ее расплавленным хрусталем, а затем молочным стеклом. Сваренный таким образом "слоеный" цилиндр разрезался в горячем состоянии и выправлялся в листы. Хрустальный слой выполняет в звезде важную функцию: при растрескивании молочного стекла он не дает разрушаться рубиновому, и, наоборот, при растрескивании рубинового стекла не дает разрушаться молочному.

Рубиновым стеклам на звездах Спасской, Троицкой и Боровицкой башен придали выпуклую форму. Это сделало звезды более объемными и нарядными, так как выпуклость стекла усиливает эффект рубинового отражения. Во время реконструкции удалось также улучшить освещенность кремлевских звезд. В частности, некоторые конструктивные элементы, затеняющие лучи, были утоньшены, а кое-где и совсем удалены.

Во всех пяти лучах каждой звезды были сделаны смотровые люки. Теперь при необходимости эксплуатационники могли вскрывать звезду, проверять состояние остекления, оптической системы и конструктивных элементов, удалять проникшую внутрь пыль.

Рабочие и инженерно-технические работники, принимавшие участие в реконструкции кремлевских рубиновых звезд, проявили большое старание и много выдумки. В результате сложная и кропотливая работа была выполнена в предельно сжатые сроки. В этом большая заслуга принадлежала также главному инженеру завода, на котором велась реконструкция звезд.

В начале 1946 года обновленные рубиновые звезды, еще более красивые и нарядные, загорелись вновь - ярче и праздничнее прежнего. С тех пор они, словно маяки, несут бессменную вахту в московском небе.

Для обслуживания звезд в верхней части башенных шатров есть специальные люки, к которым верхолазы добираются по крутой винтовой лестнице, расположенной внутри башни. Через люк рабочий выходит на открытую площадку, возвышающуюся над землей более чем на 50 метров. А дальше верхолаз поднимается по незаметной для глаз металлической лестнице, прижатой к кровле шатра. У шпиля башни он укрепляет консоли с блоками, через них пропускает тросы, к которым на земле крепится ремонтная люлька. Ее поднимают лебедками с большой осторожностью, чтобы не повредить архитектурные украшения башни. Верхолаз перебирается на люльку, а оттуда по металлической лестнице поднимается уже к самой звезде.

Смотровые люки звезды, как правило, открывают два человека: один вскрывает обрамление люка, снимает стекло, другой помогает ему. Вскрытие люка - это, пожалуй, одна из самых сложных операций, требующая высокого мастерства. При осмотре звезды приходится не только очищать ее от пыли, но порой и менять дефектное рубиновое стекло. А это тоже нелегко. Стекло нужно вырезать по шаблону и тщательно подогнать его к проему. Там, наверху, приходится иногда производить и сварочные работы.

Много пришлось потрудиться персоналу, обслуживающему рубиновые звезды, в 1974 году, когда в широком объеме велись работы по ремонту и реставрации Красной площади и сооружений Московского Кремля.

Как известно, с мая по ноябрь 1974 года Красная площадь представляла собой рабочую площадку. На высоту кремлевских башен взметнулись стрелы подъемных кранов, сами башни оделись в строительные леса. На главную площадь страны пришли искусствоведы и реставраторы, каменщики и гранитчики, отделочники, кровельщики, механики. В течение пяти месяцев здесь, в центре Москвы, круглосуточно трудилось более тысячи высококвалифицированных специалистов.

На Красной площади строители перемостили в отдельных местах брусчатку, перестроили гостевые трибуны, облицевав их светло-серым гранитом. Была реставрирована кремлевская стена между Никольской и Спасской башнями. Специальный кирпич для восстановления древней стены изготовлял завод в городе Загорске. А высококачественная глина для изготовления такого кирпича поставлялась с карьера одного из латвийских заводов.

Реставрационные работы велись также на Спасской, Никольской, Сенатской и Набатной башнях Кремля. Белоснежный камень для реставрации цоколей, декоративных орнаментов и скульптур на кремлевских башнях добывался в карьерах Крымской области, неподалеку от Бахчисарая.

В этот же период в течение трех месяцев не действовали знаменитые кремлевские куранты. Работники научно-исследовательского института часовой промышленности полностью реставрировали их уникальный механизм.

Работы, проведенные в 1974 году, явились лишь началом претворения в жизнь комплексного плана реставрации и реконструкции Красной площади и ценнейших историко-архитектурных памятников Кремля - его дворцов, соборов, церквей. Этот комплексный план предусматривал также и капитальный ремонт кремлевских рубиновых звезд. За долгие годы бесперебойной работы, минувшие со времени последней реконструкции звезд, возникли неизбежные дефекты в остеклении: на некоторых рубиновых стеклах появились трещины и коррозия. Несколько ослабла также отражательная способность рефракторов, запылились стекла оптической системы, что в конечном итоге снижало освещенность звезд.

Все эти дефекты были полностью устранены во время капитального ремонта звезд на Спасской и Никольской башнях в октябре 1974 года.

После окончания капитального ремонта звезд, венчающих Спасскую и Никольскую башни, была проведена многократная проверка работы их механизмов.

В 1977 году все основные работы по реставрации кремлевских звезд были закончены.

М. Тополин
